Penyelenggaraan dan kawalan risiko injap manual statik dalam sistem perindustrian

Apakah jenis injap manual yang biasa?

Injap manual adalah jenis injap yang paling biasa dalam sistem kawalan cecair industri dan isewy yang digunakan dalam petroleum, kimia, kuasa elektrik, metalurgi, rawatan air, pembuatan kertas, farmaseutikal, makanan dan industri lain. Manual Injap Manual Pengendalian Operasi Manual, Handwheels, Sprockets dan Peranti Mekanikal Lain untuk Membuka dan Menutup atau Menyesuaikan Aliran Media. Ia mempunyai struktur yang mudah, mudah digunakan, ekonomi dan boleh dipercayai, dan merupakan komponen yang sangat diperlukan dalam sistem saluran paip indural. Mengikut bentuk struktur yang berbeza, prinsip kerja dan majlis -majlis yang berkenaan, injap manual boleh dibahagikan kepada jenis biasa berikut:
Injap pintu manual
Injap pintu manual menyedari kawalan on-off cecair dengan menggerakkan pintu berbentuk baji atau selari ke atas dan ke bawah. Kawasan hubungan antara pintu dan kerusi injap adalah besar semasa pembukaan dan penutupan, yang terletak untuk pembukaan penuh atau majlis penutupan penuh, tetapi tidak sesuai untuk pembukaan dan penutupan yang kerap atau throttling. Injap pintu manual mempunyai kelebihan rintangan cecair rendah, prestasi pengedap yang baik, struktur mudah dan hayat perkhidmatan yang panjang. Adakah Wideli digunakan dalam saluran paip minyak, rawatan air, sistem stesen kuasa dan keadaan kerja lain dengan keperluan pengedap yang tinggi.

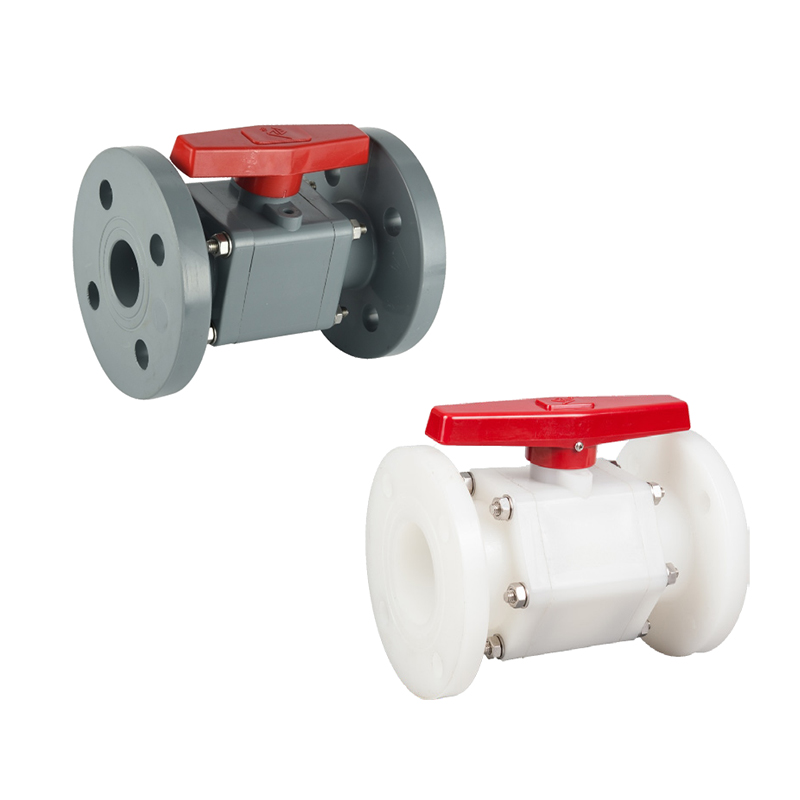

Injap bola manual
Injap bola manual menggunakan bola untuk memutar 90 ° di sekitar paksi injap untuk mengawal aliran medium. Injap bola dibuka dan ditutup dengan cepat, mempunyai tork operasi kecil, dan mempunyai prestasi pengedap yang sangat baik. Amat sesuai untuk sistem yang memerlukan pembukaan dan penutupan yang cepat dan operasi yang kerap. Sesuai untuk cecair bersih, gas dan media yang menghakis. Ia digunakan secara meluas dalam industri petrokimia, gas asli, farmaseutikal, kertas dan industri lain. Struktur padatnya sangat sesuai untuk pemasangan di ruang terhad.
Injap berhenti manual
Injap berhenti manual menyesuaikan kadar aliran dengan menggerakkan cakera injap dalam arah menegak di sepanjang garis tengah kerusi injap. Berbanding dengan injap pintu, injap berhenti mempunyai prestasi pelarasan yang lebih baik, tetapi rintangan bendalir agak besar. Injap berhenti sesuai untuk kawalan aliran atau tekanan yang diperlukan, seperti peralatan dandang, sistem stim, proses kimia, dan lain-lain. Injap berhenti mempunyai struktur yang mudah dan mudah dikekalkan, dan digunakan untuk digunakan dalam saluran paip kecil dan sederhana.
Injap rama -rama manual
Injap rama-rama manual menggunakan plat injap berbentuk cakera untuk berputar di sekitar paksi injap untuk membuka dan menutup saluran sederhana. Ia mempunyai struktur padat, ringan dan kos rendah, dan terutama terletak untuk mengawal injap besar diameter. Biasanya digunakan dalam rawatan air, sistem penyaman udara, saluran paip protraksi kebakaran, industri makanan dan minuman. Walaupun prestasi pengedap tidak baik daripada injap bola dan injap pintu, ia mempunyai kelebihan yang jelas dalam ruang dan berat badan sensitif. Produk yang lebih baik seperti meterai bidirectional dan Canings Injap Rama -rama Eksentrik dengan berkesan meningkatkan julat aplikasinya.
Injap palam manual
Bahagian pembukaan dan penutup injap palam manual adalah palam konik atau silinder, yang dibuka dan ditutup dengan putaran. Saluran alirannya biasanya lurus dengan rintangan cecair rendah. Strukturnya mudah dan sesuai untuk pembukaan dan penutupan yang kerap. Ia digunakan secara meluas dalam eksploitasi medan minyak, penghantaran gas, rangkaian paip bandar dan bidang lain. Oleh kerana injap palam terdedah kepada dipakai, injap palam moden menggunakan pelinciran atau struktur pengedap lembut untuk memperbaiki kehidupan dan prestasi pengedap.

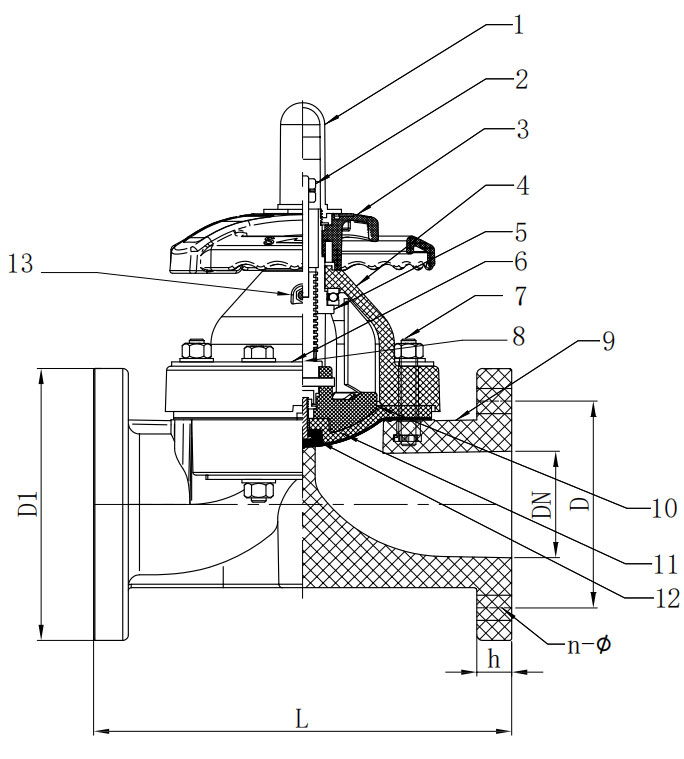

Injap diafragma manual
Injap diafragma manual menggunakan diafragma yang fleksibel sebagai bahagian pembukaan dan penutupan, yang terletak untuk mengawal sistem saluran paip yang mengandungi zarah pepejal, media menghakis atau cecair likat. Kelebihan terbesarnya ialah bukan bahagian logam yang bersentuhan dengan medium, mengelakkan masalah kakisan dan polisi. Sesuai untuk aliran proses tinggi seperti farmaseutikal, makanan, dan biokimia, dan Widley digunakan dalam sistem CIP/SIP. Oleh kerana struktur khasnya, ia adalah conveenient untuk membaiki dan menggantikan diafragma.

Injap jarum manual
Injap jarum menggunakan teras injap kawalan langsing untuk mengawal aliran kecil. Terutamanya digunakan dalam peraturan cecair ketepatan tinggi, seperti sistem instrumen, sistem persampelan, litar kawalan hidraulik atau pneumatik. Struktur padat, ketepatan peraturan yang tinggi, digunakan secara meluas dalam penyelidikan saintifik, makmal dan peranti gas tekanan tinggi.
Injap semak manual
Injap semak Althrow biasanya berfungsi secara automatik, sesetengah sistem menggunakan injap semak dengan fungsi manual. USSED untuk mengelakkan aliran balik sederhana dan membolehkan keadaan antarabangsa manual. Biasa digunakan dalam keadaan keselamatan tinggi seperti dandang tekanan tinggi, stesen pam, tangki penyimpanan kimia, dll.

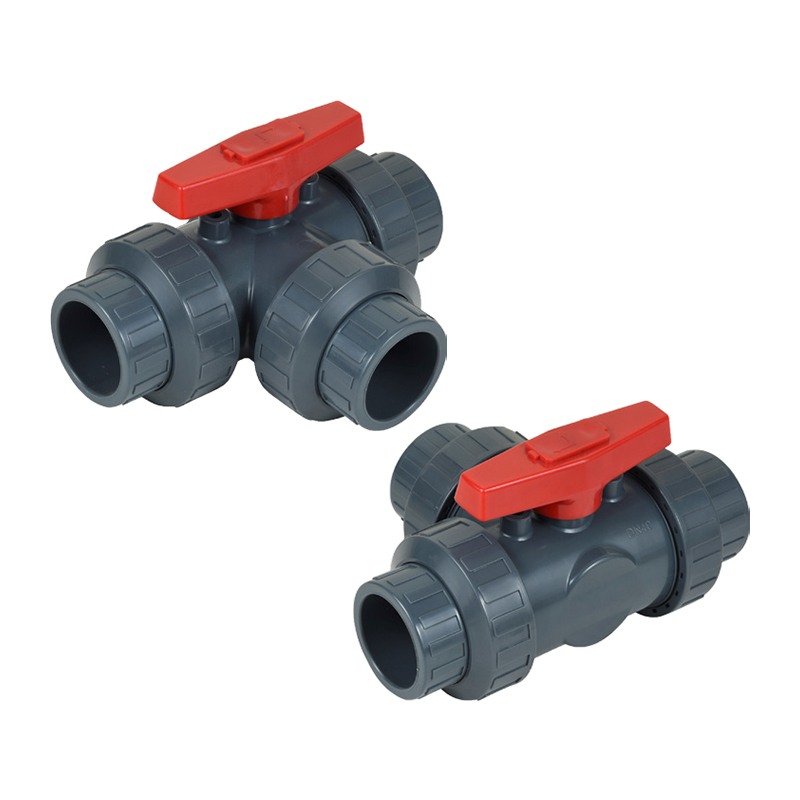

Injap tiga hala manual
Injap manual tiga hala boleh dibahagikan kepada struktur "t-jenis" dan "l-jenis", sesuai untuk menukar cecair atau merealisasikan pertukaran pelbagai saluran. Kebanyakannya digunakan dalam sistem pencampuran, lencongan atau pintasan, dan digunakan secara meluas dalam HVAC, pemprosesan makanan dan penukaran saluran paip. Operasi fleksibel, struktur yang pelbagai, boleh digabungkan dengan injap bola, injap palam dan bentuk reka bentuk yang lain.

Apakah perbezaan antara injap bola manual dan injap pintu manual dalam struktur dan kaedah pengedap?

Injap bola manual dan injap pintu manual Dua injap pemotongan saluran paip biasa, digunakan secara meluas dalam sistem bebas seperti petroleum, kimia, metalurgi, kuasa elektrik, dan pembinaan. Althrow kedua -duanya memainkan peranan pembukaan dan penutup cecair dan memotong petikan dari segi fungsi, terdapat perbezaan penting dalam reka bentuk struktur mereka, prinsip pengedap, prestasi dan senario yang berkenaan.
Perbezaan reka bentuk struktur
Inti struktur injap bola manual adalah sfera berongga, yang mengawal dan mematikan medium dengan memutar sfera. Sfera adalah bola logam pepejal dengan lubang, yang disambungkan ke batang injap. Injap bola adalah satu-satunya struktur quarter-turn, dan ia hanya perlu berputar 90 ° untuk beralih dari terbuka penuh ke ditutup penuh. Struktur badan injap kebanyakannya dua keping atau tiga keping, yang sesuai untuk penyelenggaraan dan penggantian bahagian dalaman. Permukaan sfera secara tepat dimesin dan bekerjasama dengan meterai pengedap untuk membentuk pasangan Aling. Struktur keseluruhan adalah padat dan ringan, yang mudah dipasang di tempat dengan ruang yang terhad.
Komponen struktur utama injap pintu manual adalah bentuk-bentuk atau pintu selari, yang dibuka dan ditutup dengan mengangkat pintu ke atas dan ke bawah. Kadar pintu masuk dan jatuh di sepanjang gerakan lingkaran batang injap, uslya adalah lebih banyak turnal, dan proses pembukaan dan penutupan berkaitan perlahan. Badan injap pintu adalah genelly merupakan pemutus integral dengan rongga dalaman yang mendalam dan diment struktur yang besar. Oleh kerana pintu masuk perlu menyerang sepenuhnya ke bahagian atas rongga injap untuk dibuka sepenuhnya, pintu gerbang manual yang lebih tinggi untuk ruang dan tork operasi, injap bola koyak.
Perbezaan kaedah pengedap
Injap bola manual mengamalkan struktur pengedap muka. Pasangan pengedap dibentuk oleh hubungan antara permukaan bola dan kerusi pengedap, yang biasanya diperbuat daripada polytetlafluorothhylene (PTFE), polimer, logam atau bahan komposit yang diperkuat. Bola sentiasa bersentuhan dengan putaran permukaan pengedap permukaan, dan pengedap yang berkesan dicapai melalui bola terapung atau reka bentuk bola tetap. Injap bola mempunyai prestasi pengedap yang sangat baik dan kadar kebocoran rendah yang rendah, yang sangat sesuai untuk keadaan kerja dengan keperluan yang tinggi untuk kebocoran sifar sifar. Beberapa injap bola mewah juga mempunyai pengedap dua hala dan struktur api dan anti-statik untuk meningkatkan keselamatan.
Injap pintu manual mengamalkan struktur pengedap dawai. Pasangan pengedap dibentuk oleh tepi di kedua -dua belah pintu dan permukaan pengedap kerusi injap. Permukaan pengedap kebanyakannya diperbuat daripada bahan logam seperti keluli aloi, aloi keras, dan stellite. Pengedap bergantung kepada koopeksi tekanan sederhana dan pengetatan pintu gerbang, dan kesan pengedap adalah baik sebagai injap bola di bawah keadaan tekanan rendah. Oleh kerana geseran yang kuat di antara pintu dan kerusi injap semasa proses pembukaan dan penutupan, mudah dipakai, dan pemprosesan dan pengekalan ketepatan perhimpunan adalah tinggi. Sesetengah pintu gerbang pintu gerbang gerbang atau tekanan tekanan diri untuk meningkatkan pengedap, tetapi prestasi pengedap keseluruhan mereka masih sedikit menyimpang dengan injap thar.
Perbezaan dalam pembukaan dan penutupan prestasi
Injap bola manual dibuka dan ditutup dengan cepat, mempunyai tork yang rendah, dan mudah dikendalikan. Sudut putarannya hanya 90 °, yang sesuai untuk sistem yang sering dikendalikan atau dipotong sederhana. Tidak ada geseran semasa pembukaan dan penutupan proocess, dan tindakan itu stabil, yang sesuai untuk ocasions yang memerlukan penutupan kecemasan.
Injap pintu manual dibuka dan ditutup perlahan -lahan, dan roda tangan perlu diputar beberapa kali untuk menyelesaikan keseluruhan operasi. Oleh kerana pergerakan pintu masuk yang panjang dan ke bawah, coupeled dengan kehilangan mekanikal mekanisme penghantaran benang batang injap, proses operasi memakan masa dan susah payah. Ia tidak sesuai untuk pembukaan dan clusing yang bebas, tetapi mempunyai capabilites pengedap jangka panjang yang boleh dipercayai dalam sistem saluran paip frekuensi rendah diameter.
Perbezaan dalam skop permohonan
Injap bola manual sesuai untuk sistem saluran paip yang memerlukan pembukaan dan penutupan yang cepat, rintangan aliran yang baik. Amat sesuai untuk industri dengan kawalan lekat seperti gas asli, minyak halus, femikal, farmaseutikal, dan rawatan air. Ia mempunyai struktur padat dan pemasangan fleksibel, dan sesuai untuk peralatan atau saluran paip cawangan dengan ruang yang terhad.
Injap pintu manual sesuai untuk saluran paip batang dengan diameter besar, operasi frekuensi rendah, dan perubahan tekanan kecil. Mereka adalah kedudukan tumbuhan air, pemanasan, elektrik, metalurgi dan sistem lain, dan adalah sitora ose sebagai alat pemotongan. Rintangan alirannya sangat rendah, dan hampir tidak ada penurunan tekanan dalam keadaan terbuka penuh, yang lebih mesra dengan sistem penghantaran jarak jauh.
Kekurangan aliran dan kehilangan tekanan
Saluran di dalam bola injap bola manual dilepaskan dengan reka bentuk penuh. Medium ini hampir tidak mempunyai rintangan aliran ketika melewati injap, dan tiada penurunan tekanan yang jelas dihasilkan. Ia mempunyai sedikit kesan terhadap kecekapan sistem dan sesuai untuk aliran proses yang memerlukan penghantaran yang cekap.
Injap pintu manual juga mempunyai rintangan aliran kecil dalam keadaan terbuka sepenuhnya, tetapi terdedah kepada pergolakan dan getaran apabila sebahagian atau tidak lengkap dibuka. Berbanding dengan injap bola, struktur tempatan mereka lebih cenderung untuk memusnahkan hakisan sederhana, yang seterusnya mempengaruhi kehidupan permukaan pengedap.

Cara memilih injap manual untuk industri makanan atau farmaseutikal

Dalam industri makanan dan farmaseutikal, nota injap manual menanggung pembukaan asas, penutupan, peraturan dan fungsi pemotongan, tetapi juga kebersihan produk dan pematuhan pengeluaran. Oleh kerana industri-industri ini mempunyai requrement yang sangat tinggi untuk kebersihan, bahan, capabilites anti-pollut, pemilihan mesti mengikut standard industri yang relevan dan mempertimbangkan sepenuhnya faktor-faktor seperti ciri-ciri sederhana, aliran proses, kaedah pembersihan dan pembasmian kuman, dan bahan struktur injap.
Reka bentuk struktur yang memenuhi standard kebersihan
Industri makanan dan farmaseutikal mempunyai keperluan yang sangat tinggi untuk permukaan etiption. Injap manual mesti mempunyai ciri -ciri seperti tidak ada sudut mati, tiada pengekalan, dan pembersihan mudah. Apabila memilih, produk injap yang memenuhi pensijilan kebersihan seperti EHEDG (Kumpulan Reka Bentuk Kejuruteraan Eropah), 3-A (Piawaian Persatuan Hygienne Dairy Amerika), dan FDA (Pentadbiran Makanan dan Dadah Amerika) diberi keutamaan. Shoup rongga injap mengguna pakai reka bentuk penuh untuk memastikan aliran sederhana lancar tanpa pengikat; Gerai permukaan internet akan digilap secara elektrik, dan rouness harus dikawal ra ≤ 0.4 μm untuk mengelakkan lekatan bactial.
Pemilihan bahan badan injap dan bahan pengedap
Pemilihan bahan secara langsung mempengaruhi rintangan kakisan, rintangan suhu, dan biokompatibrary injap. Industri makanan dan farmaseutikal mengesyorkan penggunaan keluli tahan karat 316L sebagai bahan utama untuk Budyage injap rintangan korosi yang sangat baik dan kebolehkerjaan, dan keupayaannya untuk menahan persekitaran stim asid, alkali dan suhu tinggi yang biasanya disambungkan dalam sistem CIP (di-in-in-in-in-incle). Meterai mestilah MADA polytetrafluoromethylene (PTFE), EPDM (etilena propylene diene monomer getah) atau bahan-bahan FKM (fluororubber) dan lain-lain) dan lain-lain) dengan rintangan kimia yang baik dan rintangan haba untuk memastikan bahawa medium tidak dicemari.
Mudah untuk CIP/SIP Pembersihan dan Sterilisasi
Semasa pengeluaran makanan dan perubatan, sistem paip perlu dibersihkan secara teratur (CIP) dan stim disterilkan di tempat (SIP). Struktur injap perlu bersesuaian dengan jenis pembersihan ini. Apabila memilih, pertimbangkan untuk rongga injap mempunyai fungsi pengosongan automatik, pembersihan tanpa henti, ceal mempunyai rintangan tempertureatreateateature yang tinggi (≥150 ° C), dan apa yang injap menyokong masa kitaran pensterilan (secara amnya direkodkan untuk lebih daripada 30 minit). Struktur injap tiga hala, injap diafragma dan injap persampelan asseptik telah dioptimumkan dan lebih sesuai untuk proses sedemikian.
Jenis injap sanit yang disukai seperti injap diafragma dan injap rama -rama
Injap diafragma digunakan secara meluas di tempat -tempat dengan keperluan klip yang tinggi kerana media mereka menghubungi rongga dalaman badan injap dan bahan diafraagm. Strukturnya adalah mudah dan tidak ada kawasan pengekalan dalam rongga injap, yang terletak pada partikel untuk menyampaikan viscounty tinggi, zarah pepejal atau media menghakis. Injap rama -rama mempunyai ciri -ciri struktur padat, berat ringan, dan pembukaan dan penutupan yang cepat. Mereka tidak digunakan dalam situasi tekanan rendah atau aliran tinggi, terutamanya untuk mengisi, penapisan, dan pengangkutan. Injap rama-rama sanitari dilengkapi dengan sambungan penjepit cepat, yang mudah dibongkar, membersihkan dan mengekalkan di tapak, dan memenuhi spesifikasi GMP.
Kaedah sambungan shoup ​​memenuhi keperluan sanitari
Kaedah sambungan injap manual secara langsung berkaitan dengan prestasi pengedap sanit. Kaedah sambungan sanitari seperti jenis pengapit, jenis kimpalan atau jenis bebibir harus disukai. Sambungan jenis pengapit boleh dengan cepat dibongkar dan dipasang, sesuai untuk peralatan yang sering dibersihkan; Sambungan jenis kimpalan mempunyai kekuatan dan pengedap struktur yang baik, sesuai untuk majlis perhimpunan tetap; Sambungan jenis flange kebanyakannya ditapis dalam sistem yang besar, tetapi struktur pengedap bebibir sanit mesti dipilih. Tanpa mengira kaedah, permukaan pengedap mesti mengekalkan ketepatan pemprosesan dan kemasan permukaan untuk mengelakkan mikroba mikrob.
Kawalan anti-campuran dan batch
Proses pengeluaran berbilang dan kecil dalam industri makanan dan farmaseutikal memerlukan kebolehpercayaan yang lebih tinggi dalam penukaran dan pengedap injap. Struktur seperti injap makan dua kali atau injap anti-campuran hendaklah dipilih untuk mengelakkan pencemaran silang antara kelompok. Shoup injap mempunyai fungsi kedudukan batas logam untuk mencegah residu atau pencampuran akibat misoporation; Pada masa yang sama, IT Shoup Support Process Parameter Recording untuk memenuhi keperluan kebolehpercayaan GMP.
Pematuhan terhadap keperluan GMP dan pengesahan
Mengikut keperluan manouceact yang baik dalam amalan (GMP) untuk pengeluaran farmaseutikal, peralatan peralatan mempunyai kebaikan dan konsistensi. Shoup injap manual yang dipilih mempunyai dokumen pengesahan, termasuk pensijilan bahan, laporan ujian bahan pengedap, laporan ujian tekanan, pensijilan Rawghins permukaan, lukisan pemasangan, dan lain -lain.
Rintangan kakisan dan penilaian hayat perkhidmatan
Media biasa dalam industri makanan, seperti produk tenusu, jus, kicap, dan alkohol, mempunyai keasidan dan kealkalian tertentu; Dalam industri farmaseutikal, seperti etanol, hidrogen peroksida, dan disinfek asid, sangat menghakis. Struktur injap mesti dapat menahan hakisan jangka panjang oleh agen pembersih dan reagen kimia semasa hayat perkhidmatan. Disyorkan untuk menggunakan injap keluli tahan karat yang telah digilap elektrolitik pasir, dan meterai mesti menahan sekurang -kurangnya 500 kegagalan siklus cip/SIP.
Reka Bentuk Konvensyen dan ergonomik Operasi
Sebagai peranti operasi medan, injap manual memerlukan reka bentuk ergonomik yang baik. Shoup pemegang dibuat daripada bahan bukan slip, dengan tanda yang jelas, sudut pembukaan dan penutup yang tepat, dan sesuai untuk beroperasi dengan sarung tangan; Beberapa stesen operasi frekuensi tinggi boleh dilengkapi dengan peranti had atau petunjuk kedudukan. Sekiranya dipasang di tempat yang tinggi atau terpencil, mekanisme operasi pemancuan yang dicatatkan untuk memperbaiki persimpangan Openion.

Apakah keperluan reka bentuk khas untuk injap manual di bawah keadaan suhu rendah (seperti nitrogen cecair)?

Injap manual yang digunakan dalam keadaan suhu rendah, terutamanya dalam keadaan media kriogenik seperti nitrogen cecair (titik mendidih adalah -196 ° C), mesti direka dan dimanfaatkan dengan satu siri keperluan khas untuk memastikan bahawa injap dapat beroperasi dengan selamat, boleh dipercayai dan untuk jangka masa yang panjang pada suhu ekstrem. Nitrogen cecair digunakan secara meluas dalam aeroangkasa, pengeluar elektronik, pembekuan perubatan, pemeliharaan sampel biologi dan proses indural kriogenik, cabaran -cabaran seperti bahan, pengedap, prestasi operasi dan kestabilan struktur injap. Untuk nitrogen cecair dan persekitaran aplikasi kriogenik lain, shoup ​​injap manual mempunyai keperluan reka bentuk utama berikut:
Pemilihan Bahan dengan Kesesuaian Suhu Rendah Kuat
Bahan logam biasanya berisiko patah tulang belakang di bawah keadaan suhu rendah, jadi bahagian logam seperti badan injap, penutup injap, cakera injap, dan batang injap yang disediakan untuk menggunakan bahan-bahan berkembar rendah dengan ketegangan yang baik dan rintangan impak. Bahan -bahan biasa termasuk keluli stainess austenit (seperti 304L, 316L), 9% nikel keluli, aloi aluminium, aloi tembaga, dan lain -lain di antaranya, keluli stainit austenit mempunyai kemuluran yang baik dan kimpalan, Bahan ini mesti menjalani ujian impak rendah (suchh sebagai ujian -196 ℃ kesan touness empeon) dan melambangkan sijil kualiti bahan yang berkelayakan.
Reka bentuk struktur bonet yang dilanjutkan
Temperaturaturatens rendah sering menggunakan reka bentuk bonet yang dilanjutkan (bonet extnded), tujuannya adalah untuk mengekalkan rongga pembungkusan dan mekanisme operasi dari zon suhu rendah untuk mengelakkan pembekuan pembekuan atau ubah bentuk bahagian opheding. Panjang bonet yang dilanjutkan perlu ditentukan berdasarkan diameter nominal injap, ketebalan lapisan penebat sistem dan suhu operasi, biasanya mencapai 250mm hingga 500mm atau lebih. Struktur ini membantu mengekalkan batang injap yang berfungsi di zon suhu biasa, memanjangkan hayat meterai, dan menghalang pengendali kemalangan menyentuh frostbite kerana fros suhu rendah.
Reka bentuk sistem pengedap suhu rendah
Seals terdedah kepada pengerasan, retak britten atau kegagalan pada suhu rendah yang melampau, jadi bahan pengedap dengan suhu rendah yang sangat baik mesti dipilih. Bahan-bahan pengedap suhu rendah yang biasanya disediakan termasuk PTFE (polytetrafluoroethylene), polychlorotrifluoroethhylene, mengintip (polyetheretheretetone), sistem pengedap logam yang dibentuk, dan lain-lain. Perubahan tempearataturate. Gegaran meterai tempat duduk injap mengelakkan menggunakan bahan getah, kerana ia terdedah kepada pengerasan, retak atau ubah bentuk kekal pada suhu nitrogen cecair.
Kebocoran rendah dan reka bentuk britten anti-sejuk
Gas nitrogen cecair yang dielakkan adalah nitrogen lengai. Pengumpulan dalam sistem tertutup akan meningkat tekanan CACE atau bahkan risiko letupan. Oleh itu, injap kriogenik mesti mempunyai tahap kebocoran ultra-rendah. Disyorkan untuk menggunakan produk yang memenuhi kebocoran-kebocoran yang rendah Standardards Sush ASO 15848-1, API 598, dan API 607. Bolt, kacang dan bahagian-bahagian penjenayah lain di kawasan pengedap perlu direka untuk mencegah keburukan sejuk. Bahagian keluli yang rendah-tempereaturatantan hendaklah dipilih dan streaderadsure thread yang dilengkapi dengan ini akan melegakan atau kegagalan pengedap semasa pengembangan dan kontrak haba.
Rintangan tekanan haba dan reka bentuk kestabilan dimensi
Injap kerap beralih antara suhu normal dan suhu rendah atau berada dalam keadaan operasi suhu rendah untuk masa yang lama. Bahan ini terdedah kepada pengembangan haba dan kontrak, dengan itu tekanan haba generasi. Hubungan yang sepadan dengan koefisien pengembangan haba komponen yang berbeza harus direka bentuk untuk mencegah ubah bentuk, meterai yang tidak dislowasi atau sambungan longgar akibat pengumpulan tekanan haba. Toleransi yang sepadan antara batang injap, kotak pemadat dan badan injap mesti sepenuhnya mempertimbangkan pengecutan rendah untuk mengelakkan jamming atau kebocoran.
Mencegah pembekuan dan jamming mekanisme operasi
Bahagian operasi injap manual (seperti tangan, benang batang, dan kelenjar pembungkusan) mesti dicegah pembekuan atau jamming dalam persekitaran suhu rendah. Untuk tujuan ini, shoup ​​gris suhu rendah digunakan untuk mengekalkan pelinciran dan mencegah wap air dari ais yang menyentuh. Galas lubricating diri, meterai lapisan dua, pembersihan nitrogen, dan lain-lain adalah di dalam beberapa reka bentuk struktur untuk mengurangkan geseran operasi dan mengekalkan mekanisme yang fleksibel. Di samping itu, untuk meningkatkan keselamatan dan kebolehlaksanaan, mekanisme dengan suis had atau petunjuk tork harus menghalang operasi yang berlebihan daripada merosakkan struktur injap.
Penebat vakum dan langkah pemeliharaan sejuk
Sistem injap sederhana suhu rendah adalah saluran paip terlindung connemuuuuuuuuum. Perumahan injap dan injap lanjutan meliputi bahagian -bahagian neeed untuk mempunyai reka bentuk pemeliharaan sejuk yang baik untuk mengelakkan kebocoran sejuk dan fros di permukaan luar. Perumahan boleh ditutup dengan lapisan vakum, lapisan penebat anerogel, atau bahan penebat reflektif pelbagai lapisan. Bagi sistem yang memerlukan prestasi penebat yang melampau yang melampau, struktur injap rendah dengan shell lapisan dua lapisan dan interlayer vakum boleh dipilih.
Menyesuaikan diri dengan keadaan pemasangan dan penyelenggaraan khas
Injap dalam sistem nitrogen cecair dipasang di luar rumah, secara vertikal orverted, yang meletakkan adititions pada postur injap dan ruang operasi. Reka bentuk harus memastikan bahawa injap masih dapat mengekalkan fungsi pengedap dan pembukaan dan penutup yang baik dalam arah pemasangan yang berbeza. Semasa penyelenggaraan, struktur yang boleh menggantikan meterai atau pembungkusan tanpa pembongkaran lengkap harus dipertimbangkan, seperti injap bola yang dipasang di atas, injap berhenti-structurere split, dan lain-lain, untuk mengurangkan kos penyelenggaraan dan risiko operasi.

Apakah injap manual shoup ​​yang ditetapkan dalam sistem saluran paip?

Sistem penyampaian cecair industri, injap manual adalah elemen kawalan yang paling asas dan biasa, dan menjalankan fungsi penting seperti pembukaan dan penutupan peraturan, lencongan, pemotongan, pencegahan aliran balik, dan pelepasan tekanan medium dalam saluran paip. Pengaturan injap manual yang munasabah tidak membantu meningkatkan kebolehpercayaan dan kecekapan operasi saluran paip, tetapi juga secara langsung mempengaruhi pemeliharaan, keselamatan operasi dan ekonomi pelaburan sistem. Lokasi injap manual beadramined difahami berdasarkan pelbagai faktor seperti aliran proses, ciri -ciri bendalir, keperluan kawalan sistem, persimpangan operasi kakitangan, dan kekerapan penyelenggaraan. Dalam industri dan struktur sistem yang berbeza, injap manual harus ditetapkan di lokasi utama berikut:
Peralatan masuk dan keluar
Semua pam, pemampat, pertukaran haba, penapis, reaktor dan peralatan utama lain mesti disatukan dengan injap manual di saluran paip masuk dan saluran keluar. Fungsinya adalah untuk mencapai permulaan dan berhenti bebas, penyelenggaraan mengasingkan atau memotong kecemasan peralatan. Apabila melakukan penyelenggaraan peralatan atau trubleshooting, injap boleh ditutup untuk mengelakkan aliran balik atau kebocoran sederhana untuk memastikan operasi yang selamat. Shoup jenis injap yang sesuai dipilih mengikut tahap tekanan peralatan, seperti injap berhenti untuk mencapai mencapai pembukaan dan penutupan yang cepat. Untuk peralatan operasi dua arah, shoup ​​reka bentuk interlock injap berganda juga ditegakkan.
Titik cawangan rangkaian saluran paip dan titik pertemuan
Terdapat pelbagai cawangan, pertemuan, memintas atau menukar saluran paip dalam rangkaian saluran paip. Injap manual mesti ditetapkan di titik cawangan dan titik pertemuan untuk mencapai kawalan dan pemilihan arah aliran. Sebagai contoh, apabila pelbagai peranti berkongsi saluran paip penghantaran utama, tongkat injap manual yang digunakan untuk mencapai atau peralatan. Menetapkan injap cawangan yang munasabah Cano secara berkesan mengasingkan kawasan tempatan dan menutup beberapa saluran paip semasa tempoh tidak beroperasi untuk menjimatkan tenaga dan pengurangan mengelakkan mengelakkan mengelakkan penyebaran pencemaran.
Masuk dan keluar tangki simpanan dan bekas
Saluran dan cawangan pelbagai bekas seperti tangki bahan mentah, tangki penampan, tangki pertengahan, dan tangki penyimpanan gas minuman keras mestilah diselaraskan dengan injap manual. Injap digunakan untuk mengawal pemuatan dan pemunggahan, pembuangan tangki, pembersihan dan penyelenggaraan medium dalam tangki. Injap bawah shoup ​​tangki penyimpanan cecair juga mempertimbangkan reka bentuk longkang untuk mengurangkan pengumpulan cecair sisa di botol tangki. Jenis injap biasa termasuk injap bola, injap pintu, injap kerusi sudut, dan lain -lain, yang sepatutnya mempunyai keupayaan untuk mencegah kebocoran, operasi fleksibel, dan menyesuaikan diri dengan ciri -ciri medium. Tangki simpanan sederhana yang boleh dibentuk dan menghakis, ledakan-bukti atau injap tahan kakisan yang dipilih.
Kedudukan ekzos tinggi dan kedudukan saliran rendah
Menetapkan injap ekzos manual di titik tinggi sistem saluran paip secara berkesan melepaskan sistem untuk mencegah penyumbatan udara, tukul udara atau flowow flowow. Injap longkang ditetapkan pada titik rendah untuk mengeluarkan condensate, cecair pembersihan atau cecair sisa selepas ujian tekanan sistem. Injap ini biasanya digunakan secara kerap semasa pentauliahan sistem, penutupan atau penyelenggaraan. Struktur yang mudah beroperasi dengan cepat dipilih, seperti injap bola lurus, injap memerlukan, injap ekzos cepat, dll.
Kawalan kritikal mengenai saluran paip penghantaran jarak jauh
Dalam sistem penghantaran lintas dan jarak jauh, shoul injap manual ditetapkan pada fungsi kawalan seksyen kawalan intervable yang munasabah. Sekiranya seksyen saluran paip gagal, masalah itu boleh ditutup dengan cepat menutup injap untuk mengelakkan penutupan keseluruhan baris. Kedudukan penetapan biasanya merujuk kepada jarak, jatuh, perubahan terran dan kehilangan tekanan. Adalah amalan kejuruteraan biasa untuk menubuhkan satu set injap manual setiap 200 hingga 300 meter, terutamanya untuk sistem saluran paip yang panjang seperti minyak, gas asli, bekalan air dan pemanasan.
Persimpangan Pipeline dan Titik Penukaran Sistem
Pada kedudukan antara muka media yang berbeza, tahap tekanan yang berbeza atau seksyen suhu yang berbeza, injap manual boleh memainkan peranan fizikal. Antara penukaran sederhana dan panas, pemampatan dan sistem pengurangan tekanan, shoguration manual shoups jenis shoups Shap -Oft Serves Switching. Shoup injap juga dipasang dalam fungsi seperti seperti stereng proses, antara muka pemeteran, sebelum dan selepas penapisan, kepada pemetaan yang dibahagikan, pembersihan penggantian atau pembersihan peralatan.
Pemeriksaan Pipeline dan Bypass Penyelenggaraan
Agar tidak mempengaruhi opency berterusan proses utama, saluran paip memintas biasanya menetapkan bahagian peralatan atau bahagian paip, dan injap manual dipasang untuk merealisasikan pemeriksaan sistem dan fungsi penukaran. Apabila seksyen paip utama perlu diganti atau dikekalkan, membuka injap pintasan terus berjalan tanpa henti. Konfigurasi injap Bypass Shoup Pay Prestivasi ke siri/hubungan selari dan baki rintangan aliran untuk mencegah saluran aliran utama dan aliran sekunder yang berlebihan atau aliran balik.
Perlindungan Keselamatan dan Kawasan Islasi Kecemasan
Dalam sistem penyampaian sederhana, berbahaya dan mudah terbakar, injap manual hendaklah ditetapkan di pintu masuk sistem, keluar dan nod utama untuk operasi mengeluarkan kecemasan sekiranya kebocoran atau kebakaran. USULLLY digunakan bersempena dengan injap pemotongan elektrik dan pneumatik, injap manual digunakan sebagai cara yang berlebihan untuk mengesankan tahap keselamatan sistem. Susun atur susun aturnya mudah bagi kakitangan untuk mengakses, dengan arahan operasi yang jelas dan garis panduan pelupusan kecemasan.
Titik tekanan pengukuran instrumen
Untuk memudahkan pemasangan dan penyelenggaraan intren dalam talian seperti tekanan, suhu, dan aliran, injap manual hendaklah ditetapkan sebelum dan antara pelabuhan dan digunakan sebagai injap pengasingan atau injap pada titik tekanan. Injap biasanya diameter kecil dan memerlukan pengedap ketat dan pembukaan dan penutupan sensitif. Injap jarum atau injap bola kecil diasingkan, dan bahan-bahan mesti sepadan dengan medium yang berukuran untuk memastikan ketepatan pengukuran dan kestabilan jangka panjang.
Kedudukan yang mempunyai operasi yang kuat untuk kakitangan
Injap manual perlu dikendalikan secara manual setiap hari, dan susun atur mengikuti prinsip ergonomik. Injap harus berada pada ketinggian sederhana dari tanah untuk memudahkan putaran manual atau menarik, dan elakkan ditetapkan di ketinggian yang tinggi, atau radiasi yang kuat kawasan suhu tinggi. Jika ia mesti dipasang di tempat yang tinggi, mekanisme zip atau peranti penghantaran jauh perlu dipasang. Pipelin Luar Shoup Pertimbangkan perlindungan hujan dan salji dan langkah-langkah anti-beku, dan menubuhkan tanda-tanda yang jelas dan platform penyelenggaraan.

Apakah langkah -langkah penyelenggaraan Shoup Beken apabila injap manual tidak dikendalikan untuk masa yang lama?

Semasa operasi sistem perindustrian, beberapa injap manual berada dalam masa yang tidak dipanis kerana sandaran proses, redundansi sistem, pengasingan keselamatan penggunaan. Sekiranya kekurangan penyelenggaraan yang berkesan apabila ia tidak terlalu banyak dan ditutup untuk masa yang lama, injap mungkin terperangkap, mengelak, karat dan gagal mempengaruhi keselamatan dan kebolehpercayaan keseluruhan sistem. Oleh itu, untuk injap manual dalam keadaan astatik, langkah -langkah penyelenggaraan yang munasabah mesti dirumuskan untuk menguruskan sistem dari aspek seperti perlindungan struktur, penyelenggaraan meterai, pengesahan tindakan, dan perlindungan alam sekitar untuk memastikan ia dapat dikendalikan pada saat -saat kritikal.
Penyelenggaraan operasi pembukaan dan penutupan yang kerap
Apabila injap manual tidak dikendalikan untuk masa yang lama, batang injap dan tempat duduk injap, kelenjar pembungkusan, struktur penghantaran berulir dan bahagian lain terdedah kepada karat, skala atau terperangkap, mengakibatkan kesukaran untuk membuka dan menutup atau kegagalan. Sistem pembukaan dan penutupan biasa ditetapkan. Mengikut kepentingan injap, ciri -ciri medium proses dan keadaan persekitaran, pembukaan dan penutupan operasi Sholl dilakukan sekali setiap 1 hingga 3 bulan. Semasa proses pembukaan dan penutupan, shoup ​​injap dikendalikan perlahan -lahan ke keadaan tertutup terbuka sepenuhnya untuk mengamati lancarnya, kamera adalah bunyi yang tidak normal, getaran atau tork operasi yang berlebihan. Injap dengan shoup ​​rintangan meningkat dengan ketara dibaiki dengan segera.
Pastikan injap dalaman bersih
Kekotoran, skala, kristal atau enapcemar boleh didepositkan di dalam injap yang telah lama tidak bergerak, terutamanya dalam saluran paip yang mengangkut cecair pepejal, media menghakis atau evapratif. Rongga injap boleh disimpan bersih dan kering dengan menyiram, melepaskan atau melepaskan gas lengai semasa tempoh penyelenggaraan. Untuk injap dengan ventilasi atau port longkang, hujung bawah injap dibuka untuk saliran berkala. Sebelum meneruskan operasi sistem yang ditetapkan, rongga injap boleh diperiksa melalui endoskop untuk mengesahkan bahawa tidak ada penyumbatan atau kakisan.
Pelinciran batang dan rawatan anti-ketat
Pembukaan dan penutupan injap manual pada bahagian penghantaran mekanikal seperti batang injap, skru, kacang, dll. Jika mereka tidak dilincirkan untuk masa yang lama, sangat mudah untuk kegagalan operasi kes akibat karat, pengisaran kering atau kimpalan sejuk permukaan sentuhan logam. Permukaan batang injap perlu diperiksa secara teratur untuk karat dan calar, dan skala oksida harus dikeluarkan dalam masa, dan Greate khas dengan suhu rendah atau suhu tinggi yang kuat harus digunakan, seperti gris molibdenum disulfida, lubricating berasaskan silikon atau PTFE. Untuk struktur yang terdedah seperti injap batang cincin, penutup pelindung, kain hujan Orland sholls sholls sholls ditambah untuk mengelakkan hujan dan salji salji dan lekatan habuk.
Periksa integriti pembungkusan pengedap
Pembungkusan pengedap berada dalam keadaan termampat untuk masa yang lama. Mudah untuk umur, mengeras, aliran sejuk, dan kehilangan keanjalan di bawah operasi, menyebabkan kegagalan meterai pembungkusan atau kebocoran batang injap. Ketegangan kelenjar pembungkusan akan diperiksa dengan kerap, dan tork bolt harus beadjustedadededetela untuk menjaga ketat. Sekiranya warna pembungkusan berubah menjadi kuning, permukaannya retak, atau kebocoran, perlu menggantikannya dengan pembungkusan baru dalam masa. Bagi media Harssh, pembungkusan tahan kakisan seperti PTFE yang diperluaskan, braining grafit, dan serat aramid harus dipilih, dan peranti pampasan automatik yang dimuatkan pada musim bunga akan ditahan untuk mengekalkan preload pengedap.
Memelihara prestasi pengedap statik
Sesetengah injap manual berada dalam keadaan setengah terbuka atau tertutup sepenuhnya untuk masa yang lama, dan hubungan antara kerusi injap dan injap discsCSC adalah tertakluk kepada tekanan statik statik statik satu arah, yang terdedah kepada kelonggaran permukaan pengedap, penembusan medium atau pembuangan mikroskopik, menyebabkan ubah bentuk tetap cincin pengedap. Disyorkan untuk suis berkala injap dihidupkan dan dimatikan untuk menukar arah daya cakera injap untuk mengelakkan keletihan meterai. Untuk injap lembut, seperti getah, polytetrafluoroethylene, dan kerusi injap elastomer, tekanan jangka panjang harus dielakkan dalam keadaan tertutup. Jika sistem membenarkan, injap akan dihidupkan ke pembukaan pertengahan semasa penutupan untuk mengurangkan tekanan pengedap.
Perlindungan Alam Sekitar dan Pengurusan Pembersihan
Injap terdedah kepada persekitaran yang keras seperti kelembapan luar, tinggi, hujan asid, habuk, dan gas yang menghakis untuk masa yang lama, dan prene untuk kakisan struktur, sambungan longgar, dan penumpahan label. Permukaan badan injap harus dikurangkan secara berkala, dicat semula, dan dicat dengan kesakitan anti-karat, dan nameplat, handwheel operasi, dan shoup ​​bahagian kurungan dibersihkan. Untuk ketinggian tinggi atau kawasan sejuk, periksa di mana pengumpulan air IS di musim sejuk Cavita injap untuk mengelakkan ais dan craccking. Peranti tambahan seperti penutup hujan, kapas penebat haba, dan tali pinggang pemanasan antibeku harus untuk injap utama dalam rangkaian luaran untuk memastikan tiga mereka tidak gagal kerana perubahan alam sekitar.
Penyelenggaraan tangan, sprocket dan mekanisme Opreating
Sesetengah injap dilengkapi dengan peranti Auxiliari penghantaran seperti tangan, sprockests, dan tuas operasi. Jika mereka tidak digunakan untuk masa yang lama, mungkin terdapat risiko kakisan dan patah, kegagalan penghantaran atau jatuh. Bolts shoup ​​yang menyambung akan diketepikan secara teratur, dan strok idle dan sudut hubungan mekanisme penghantaran harus pelincir bip dan licin. Rantaian injap yang dikendalikan oleh jarak jauh Sprickt ditarik untuk menguji fleksibiliti, dan segmen rantaian berkarat atau umur harus diganti. Untuk injap manual dengan peranti kedudukan, periksa Cherter pin kedudukan dan had kacang adalah timbunan atau cacat dan gagal.
Mencegah getaran dan sokongan longgar
Getaran mikro semasa operasi saluran paip atau peralatan boleh dibiakkan ke injap manual dalam stete statik melalui saluran paip, yang boleh menyebabkan melonggarkan bolt penyambung, keletihan meterai, dan tenggelam kurungan untuk masa yang lama. Struktur sokongan injap, sambungan flange, dan keadaan mengetatkan bolt akan dikelilingi secara teratur. Sekiranya perlu, hubungan fleksibel atau gouskets redaman getaran akan disesuaikan untuk mengelakkan orientasi tekanan atau keletihan getaran. Pangkalan sokongan bebas boleh ditetapkan untuk injap berat untuk memastikan daya seragam.
Pengesahan Fungsi Sebelum Permulaan Sistem
Sebelum injap yang belum digunakan untuk masa yang lama akan dimasukkan ke dalam operasi, shoup ​​profesional menjalankan ujian pembukaan dan penutupan, ujian Ales, dan ujian rintangan operasi. Sekiranya perlu, keluarkan penutup injap untuk memeriksa skala dan kakisan rongga dalaman, sahkan bahawa cincin pengedap adalah utuh, pembungkusan tidak umur, dan roda tangan licin dan bukan stok. Di bawah keadaan kerja yang penting, ujian kebocoran tekanan atau shoup ​​ujian ketat udara juga dijalankan untuk memastikan fungsi injap memenuhi requrements dan memastikan keselamatan permulaan keseluruhan sistem. $ dolar
