Injap Diafragma Manual

Rumah / Produk / Injap Manual / Injap Diafragma Manual / Injap Diafragma Bebibir

SEBELUMNYA：Injap Diafragma Kesatuan Sejati SETERUSNYA：Tiada artikel seterusnya

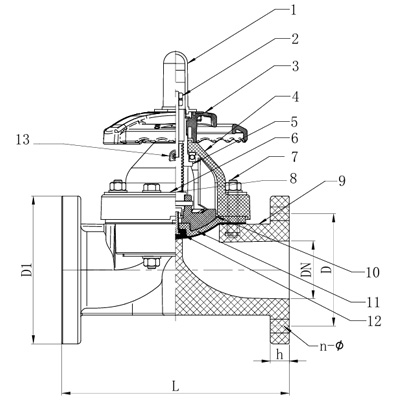

Bahagian & Bahan
Dimensi & Spesifikasi
Penerangan
Pilihan
Soalan Lazim
Hubungi Kami

TIDAK.	bahagian	Bahan
1	Penutup Tolok	PC
2	Kacang Stud	keluli, keluli tahan karat
3	Roda Tangan	ABS，PPG
4	Bonet	PPG，FRPP，PPH，UPVC，CPVC，PVDF
5	lengan baju	Besi tuang dengan penyaduran nikel, aloi tembaga
6	Papan	Keluli bersalut plastc， keluli tahan karat
7	Stud Bolt & Nat	keluli, keluli tahan karat
8	Batang	keluli, keluli tahan karat，copper alloy
9	Badan	FRPP，PPH，UPVC，CPVC，PVDF
10	Pemampat	PVDF，CPVC，PVDF，CPVC，besi tuang
11	Kusyen	EPDM，FPM
12	Diafragma	EPDM，FPM，PVDF，FEP，PFA，PTFE
13	Grease Puting	DN80，80-250terpakai sahaja，aloi tembaga，keluli tahan karat

Nilai rujukan cv
100% terbuka penuh

DN			Nilai CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) Suhu% Carta tekanan

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20 ℃	60 ℃	90 ℃	20 ℃	60 ℃	85 ℃	20 ℃	50 ℃	20 ℃	60 ℃	85 ℃	20 ℃	60 ℃	90 ℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

Jadual Dimensi

DN	D1（mm）			D（mm）			L（mm）				h（mm）	n			φ（mm）

	HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI	HG	DIN	JIS	ANSI		HG/DIN	JIS	ANSI	HG/DIN	JIS	ANSI

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

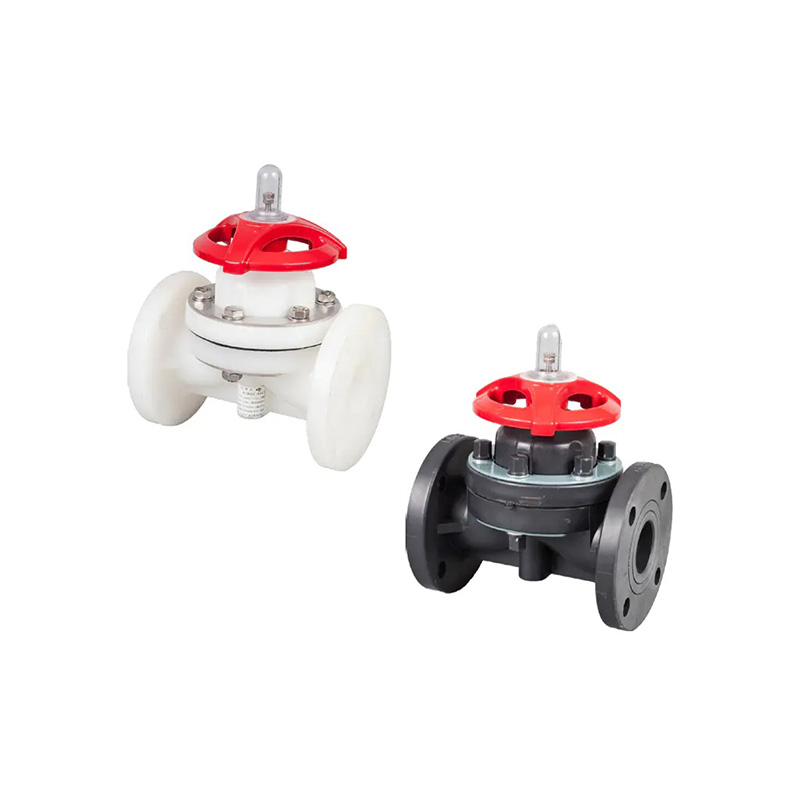

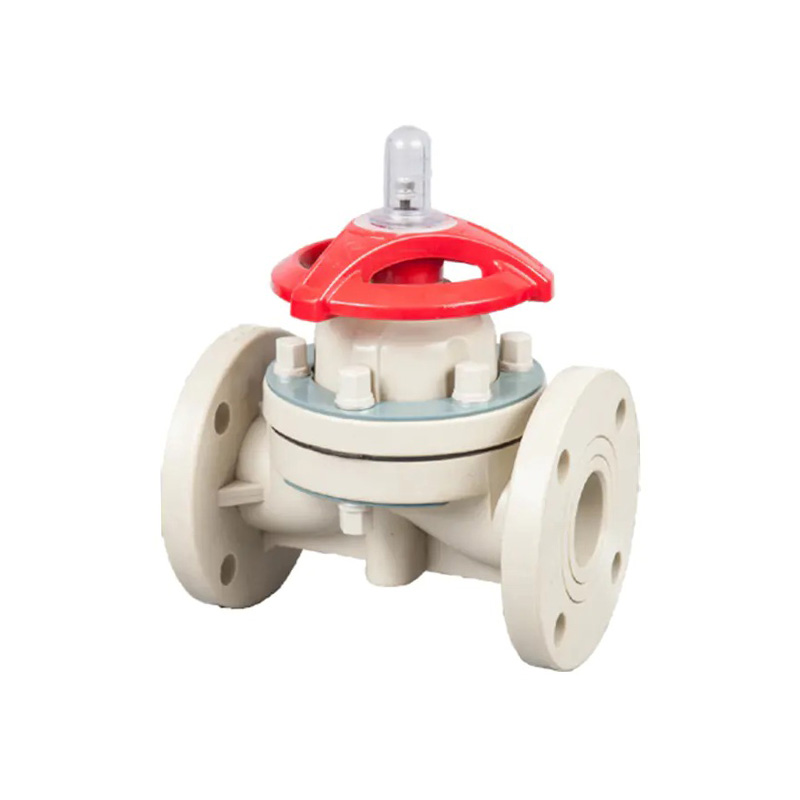

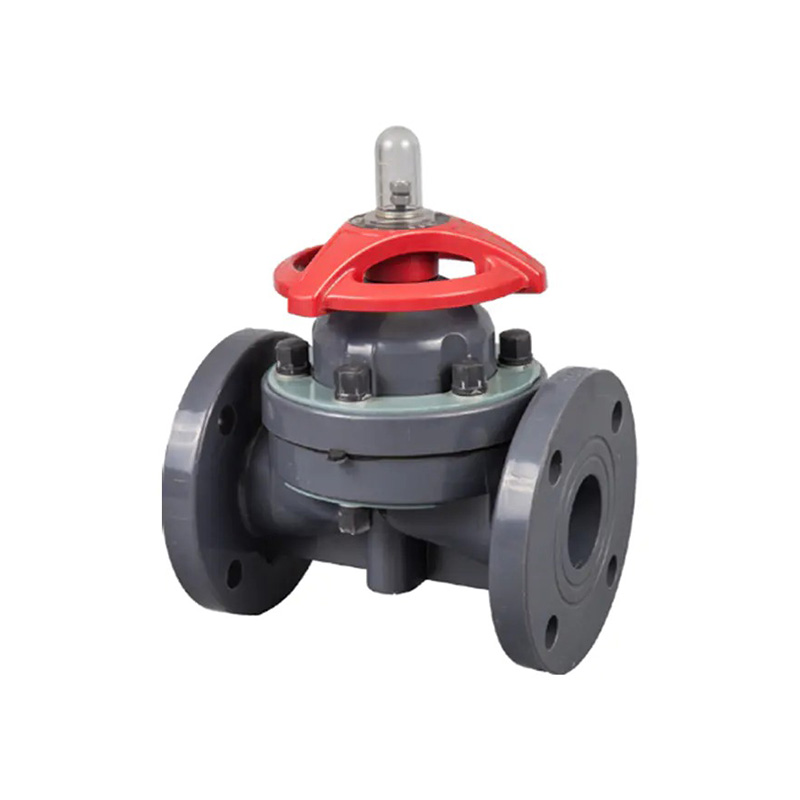

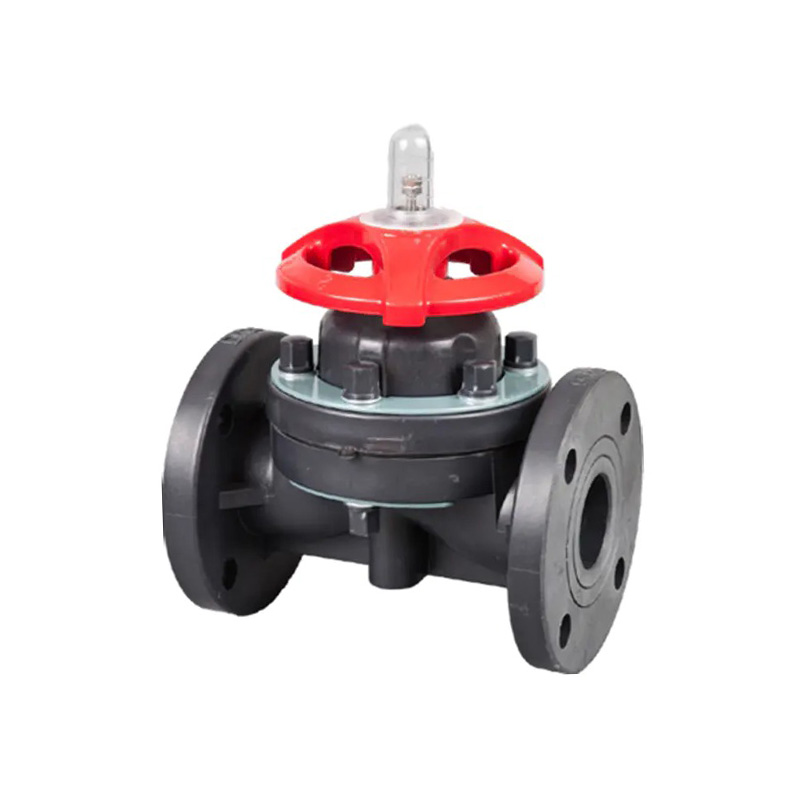

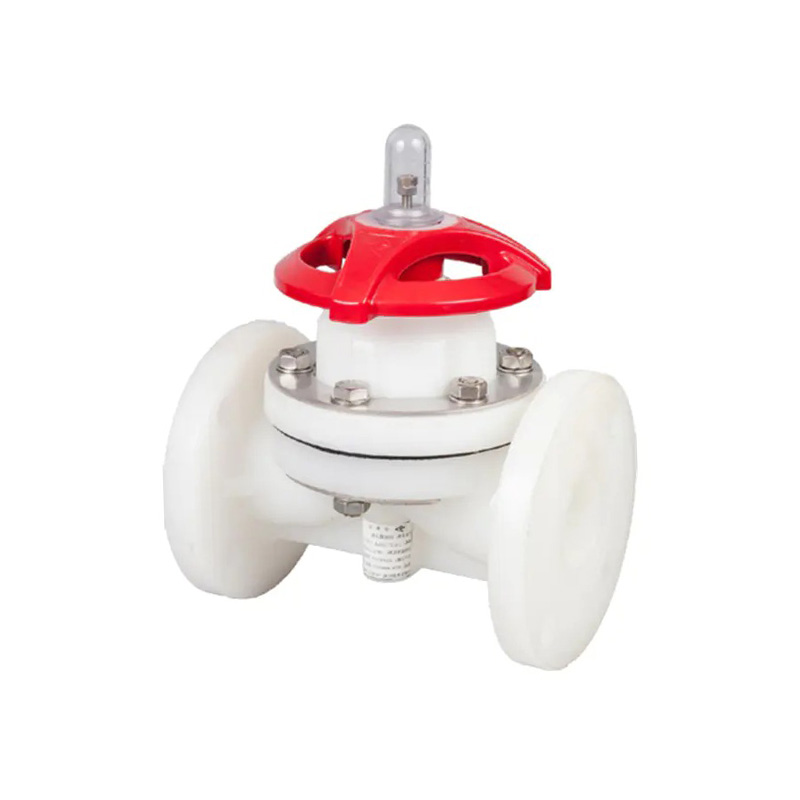

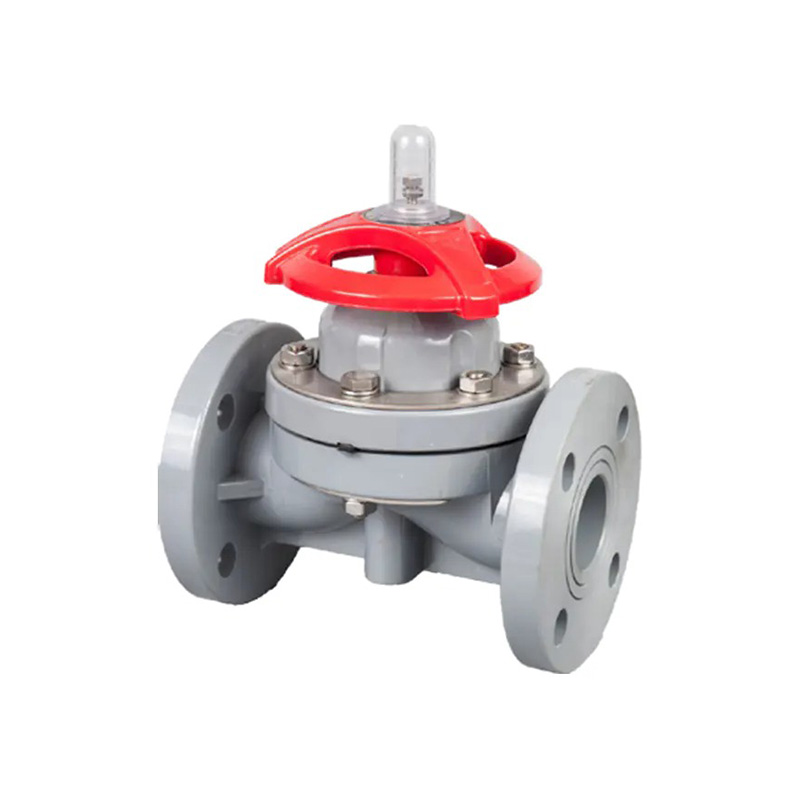

Injap diafragma bebibir ialah injap kawalan aliran kejuruteraan ketepatan yang direka untuk aplikasi pengendalian cecair yang mengakis, ultratulen dan kritikal merentas pemprosesan kimia, pembuatan semikonduktor, rawatan air dan industri farmaseutikal. Dibina berdasarkan pengalaman pembuatan sejak tahun 1979, apabila injap diafragma plastik pertama dihasilkan dan diperakui oleh Kementerian Industri Kimia pada tahun 1983, siri injap ini menggabungkan dekad penghalusan kejuruteraan dengan teknologi pengedap moden.

ciri utama:
• Bahan diafragma dan kusyen berkualiti tinggi memberikan ketegangan mampatan yang rendah, memastikan prestasi pengedap jangka panjang yang boleh dipercayai di bawah kayuhan berulang.
• Reka bentuk pengagihan tekanan yang dioptimumkan merentasi badan injap mengurangkan tork penutup yang diperlukan untuk operasi, menjadikan injap lebih mudah untuk digerakkan dan mengurangkan haus pada pemasangan batang dan bonet.
• Kawalan ketat ke atas toleransi pembuatan dan pemasangan menghasilkan peraturan aliran yang stabil dan tepat, dengan prestasi yang konsisten merentas julat penuh saiz injap.
• Laluan aliran tanpa sudut mati gaya bendung menghalang pengumpulan sederhana dan pencemaran silang, kritikal untuk garis proses ketulenan tinggi dan kebersihan.
• Rintangan kakisan yang sangat baik merentasi bahagian yang dibasahi melindungi daripada asid, alkali dan media kimia yang agresif.
• Tiada kelenjar pembungkusan bermakna tiada kehausan pembungkusan, tiada laluan kebocoran berkaitan pembungkusan, dan keperluan penyelenggaraan yang dikurangkan sepanjang hayat perkhidmatan injap.

Tersedia dalam gaya sambungan bebibir untuk bolt-up terus ke bebibir saluran paip standard, injap ini sesuai dengan saluran proses utama, pengepala pengedaran dan aplikasi yang sambungan tetap dan tidak boleh ditanggalkan diutamakan untuk integriti sistem jangka panjang. Bahan badan, sebatian diafragma dan penilaian tekanan boleh dikonfigurasikan untuk memadankan keserasian kimia tertentu dan keperluan suhu operasi.

Aplikasi biasa termasuk sistem dos kimia, loji rawatan air sisa, pengedaran air ultratulen, pemprosesan basah semikonduktor dan saluran pemindahan cecair farmaseutikal. Mekanisme penutupan berasaskan diafragma yang tidak dilincirkan menghapuskan risiko pedih atau rampasan biasa pada injap bola dan palam, menjadikannya pilihan yang boleh dipercayai untuk tugas pengasingan dan pendikitan dalam media yang menghakis atau sarat zarah.
