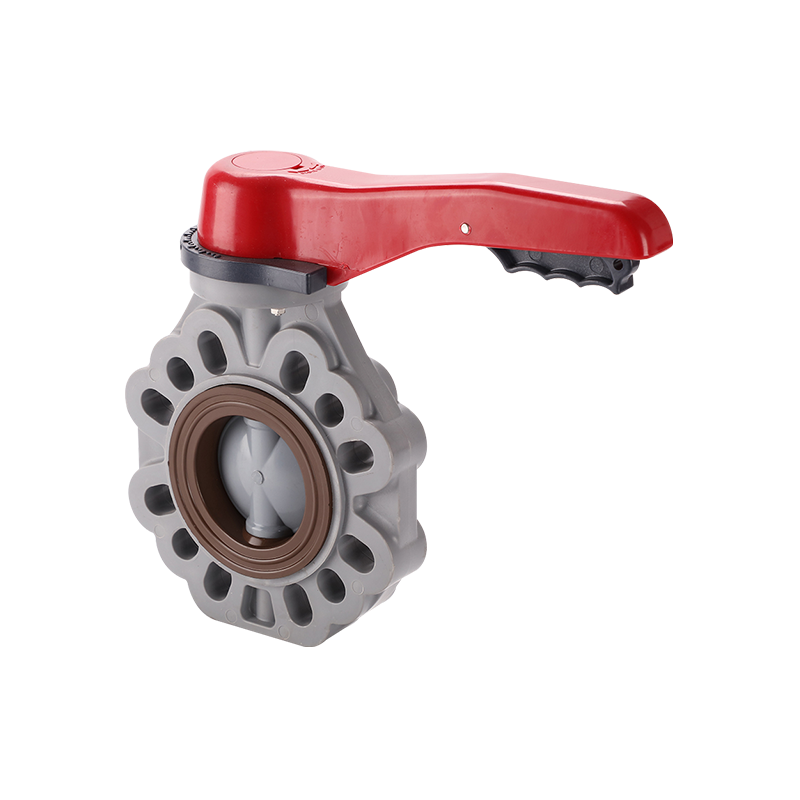

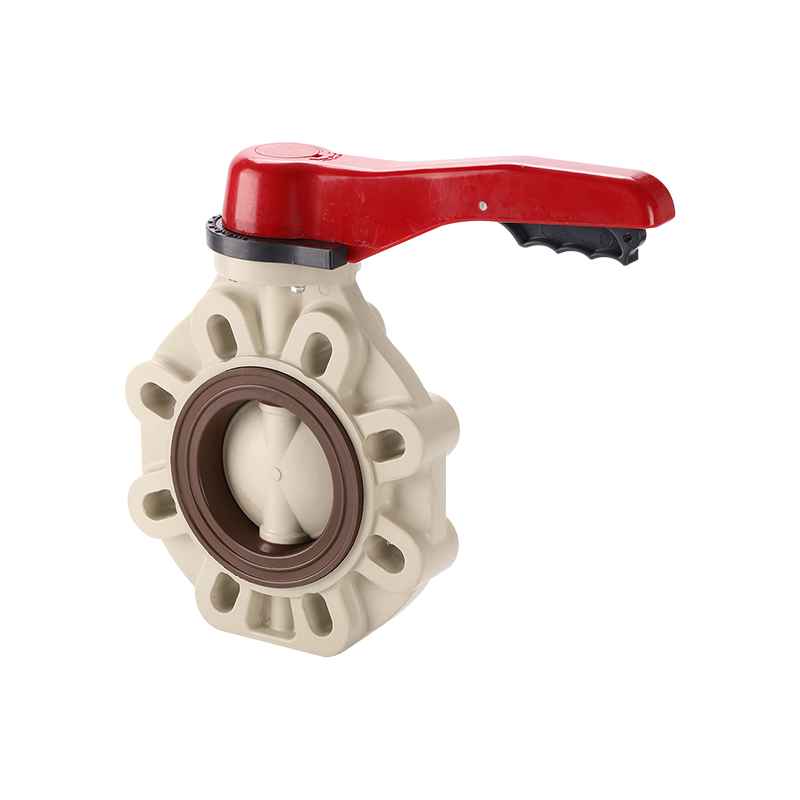

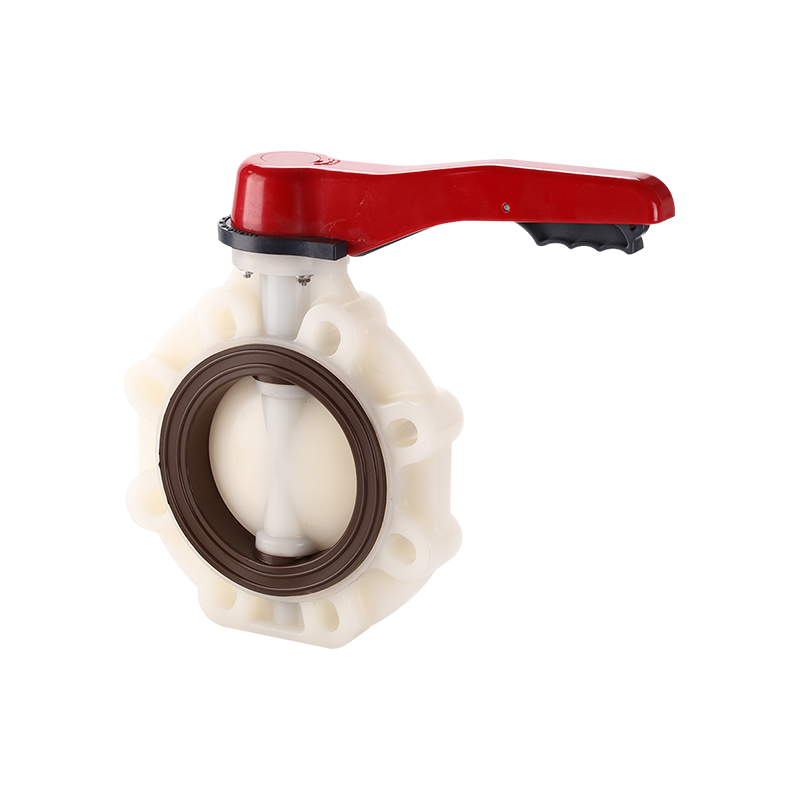

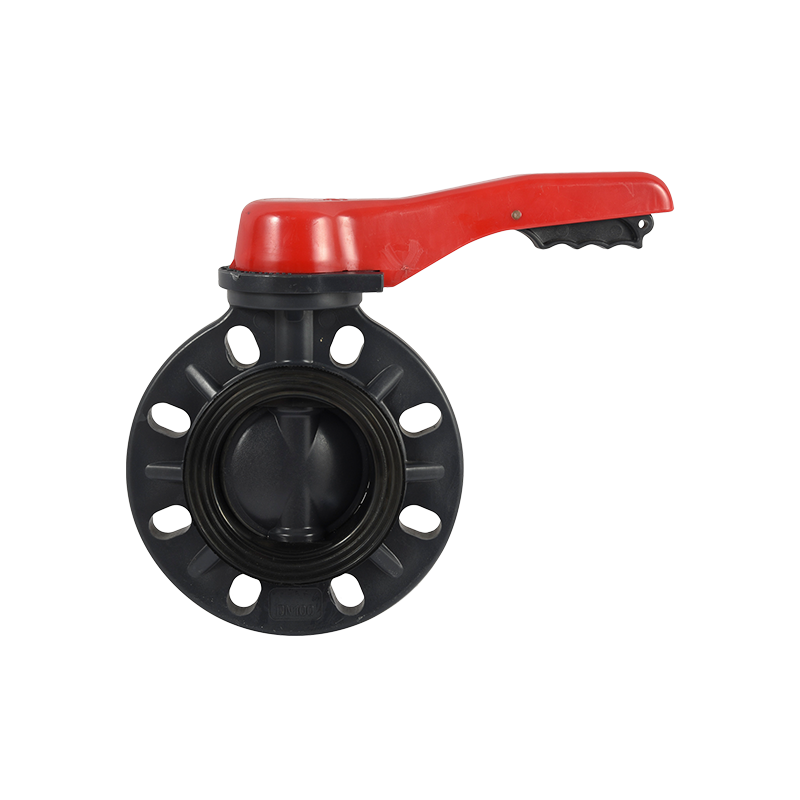

Injap rama-rama pemegang tuil dalam siri ini direka bentuk dengan badan bertetulang dan tempat duduk yang direka khas untuk menyampaikan pengasingan suku pusingan yang boleh dipercayai dan prestasi pendikitan merentas aplikasi industri dan pengendalian air am.
ciri utama:
• Tempat duduk injap yang direka khas meningkatkan prestasi pengedap berbanding geometri tempat duduk injap rama-rama standard, mengurangkan kebocoran merentasi kedudukan tertutup.
• Badan injap yang menebal dengan tulang rusuk pengukuh dan tiada bahagian berongga direka bentuk untuk meminimumkan kepekatan tegasan, meningkatkan kekuatan struktur dalam keadaan operasi yang keras seperti lonjakan tekanan, getaran dan beban mekanikal.
• Reka bentuk cakera berprofil sfera meningkatkan ketahanan pada antara muka tempat duduk sambil meningkatkan Cv (pekali aliran) injap, mengurangkan penurunan tekanan merentas injap berbanding dengan profil cakera yang lebih rata.
• Pemegang tuil menyediakan operasi suku pusingan yang pantas dan sentuhan dengan petunjuk kedudukan, menyesuaikan tugas hidup/mati yang kerap serta pendikitan asas.
Gabungan struktur badan bertetulang dan geometri cakera yang dioptimumkan membolehkan injap mengekalkan integriti pengedap dan kebolehpercayaan struktur berbanding kayuhan berulang, yang amat relevan untuk garis diameter yang lebih besar di mana tekanan badan dan pemuatan cakera adalah lebih besar.
Aplikasi biasa termasuk loji rawatan air, sistem HVAC, saluran proses kimia am dan paip perindustrian di mana injap suku pusingan ringan, tahan karat dan suku pusingan diutamakan berbanding alternatif logam yang lebih berat. Konfigurasi pemegang tuil sangat sesuai untuk diameter yang lebih kecil dan jarak sederhana di mana operasi suku pusingan manual kekal praktikal tanpa pengendali gear.
