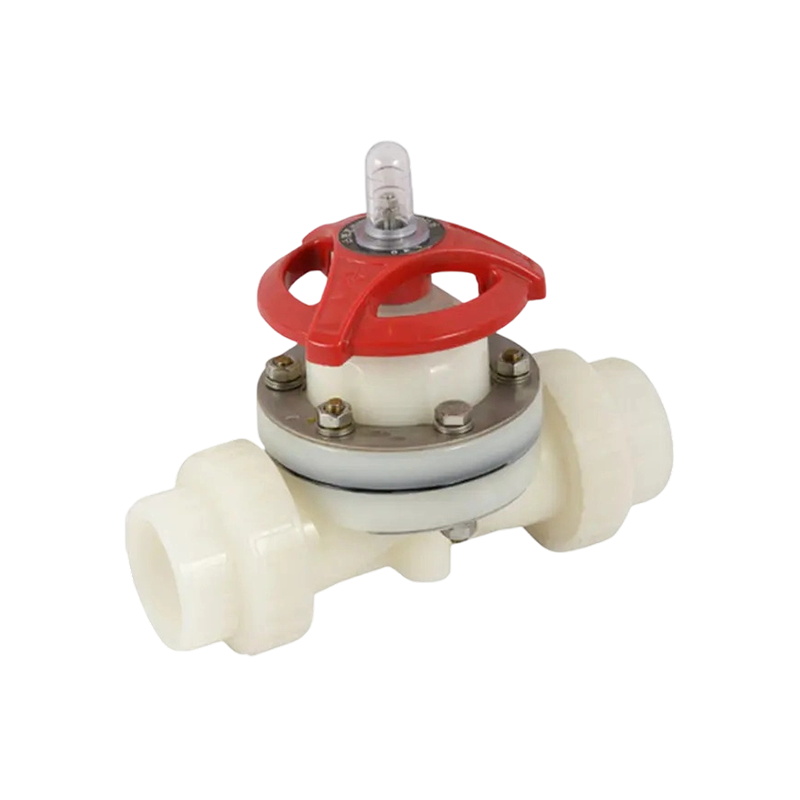

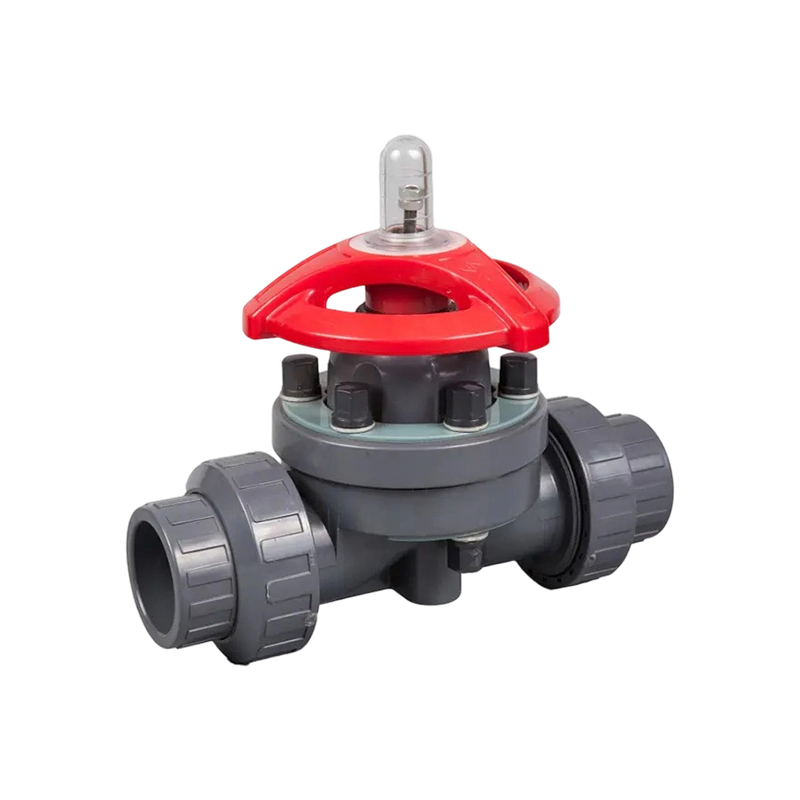

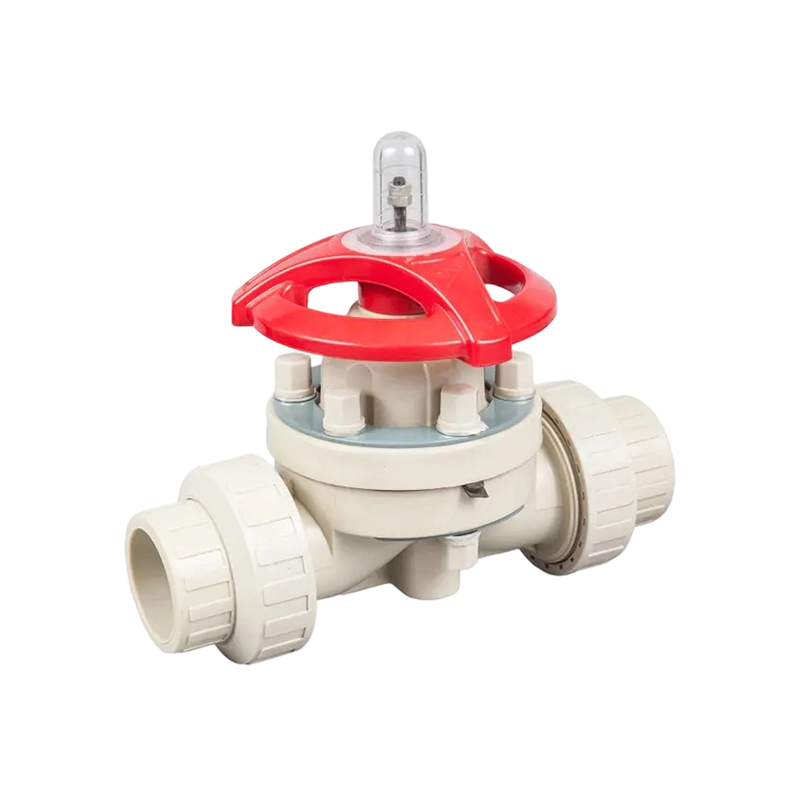

Injap diafragma kesatuan sejati berkongsi prestasi pengedap yang sama seperti injap diafragma bebibir standard sambil menambah sambungan kesatuan boleh tanggal pada kedua-dua hujung badan injap, membolehkan injap dikeluarkan dari saluran paip untuk pemeriksaan, pembersihan atau penggantian tanpa mengganggu sistem paip di sekeliling.
Ciri-ciri utama:
• Prestasi pengedap sepadan dengan injap diafragma bebibir, disokong oleh reka bentuk diafragma dan tempat duduk yang sama yang digunakan merentasi garisan injap diafragma.
• Kapasiti aliran besar melalui badan injap menyokong saluran proses yang meminimumkan penurunan tekanan adalah penting.
• Nat kesatuan di kedua-dua hujung membenarkan pemotongan cepat dari saluran paip, memudahkan penyelenggaraan, penggantian injap dan konfigurasi semula sistem tanpa memotong atau mengimpal semula paip.
• Reka bentuk badan padat mengurangkan panjang pemasangan keseluruhan berbanding dengan alternatif bebibir, berguna dalam reka letak peralatan dan gelincir yang terhad ruang.
Pengalaman medan merentas banyak pemasangan menunjukkan bahawa sambungan gaya kesatuan paling sesuai untuk saiz talian yang lebih kecil. Kesilapan pemasangan dalam paip kilang boleh menyebabkan tekanan tidak sekata pada nat kesatuan, yang membawa kepada kebocoran atau kerosakan nat dari semasa ke semasa. Atas sebab ini, gaya injap ini disyorkan untuk saiz sehingga DN50, dengan injap diafragma bebibir disyorkan untuk diameter nominal yang lebih besar di mana tekanan sambungan dan beban mekanikal lebih besar.
Aplikasi biasa termasuk gelincir peralatan, titik pensampelan, garisan proses makmal dan skala perintis, dan pemasangan di mana injap perlu ditanggalkan secara berkala untuk pembersihan atau pemeriksaan. Jejak yang padat dan reka bentuk boleh tanggal menjadikannya pilihan praktikal untuk pembina peralatan OEM dan fabrikasi gelincir proses yang bekerja dalam ruang yang ketat dan kekangan bajet, sambil tetap memberikan rintangan kakisan dan kawalan aliran tepat yang sama yang terdapat pada julat injap diafragma penuh.
